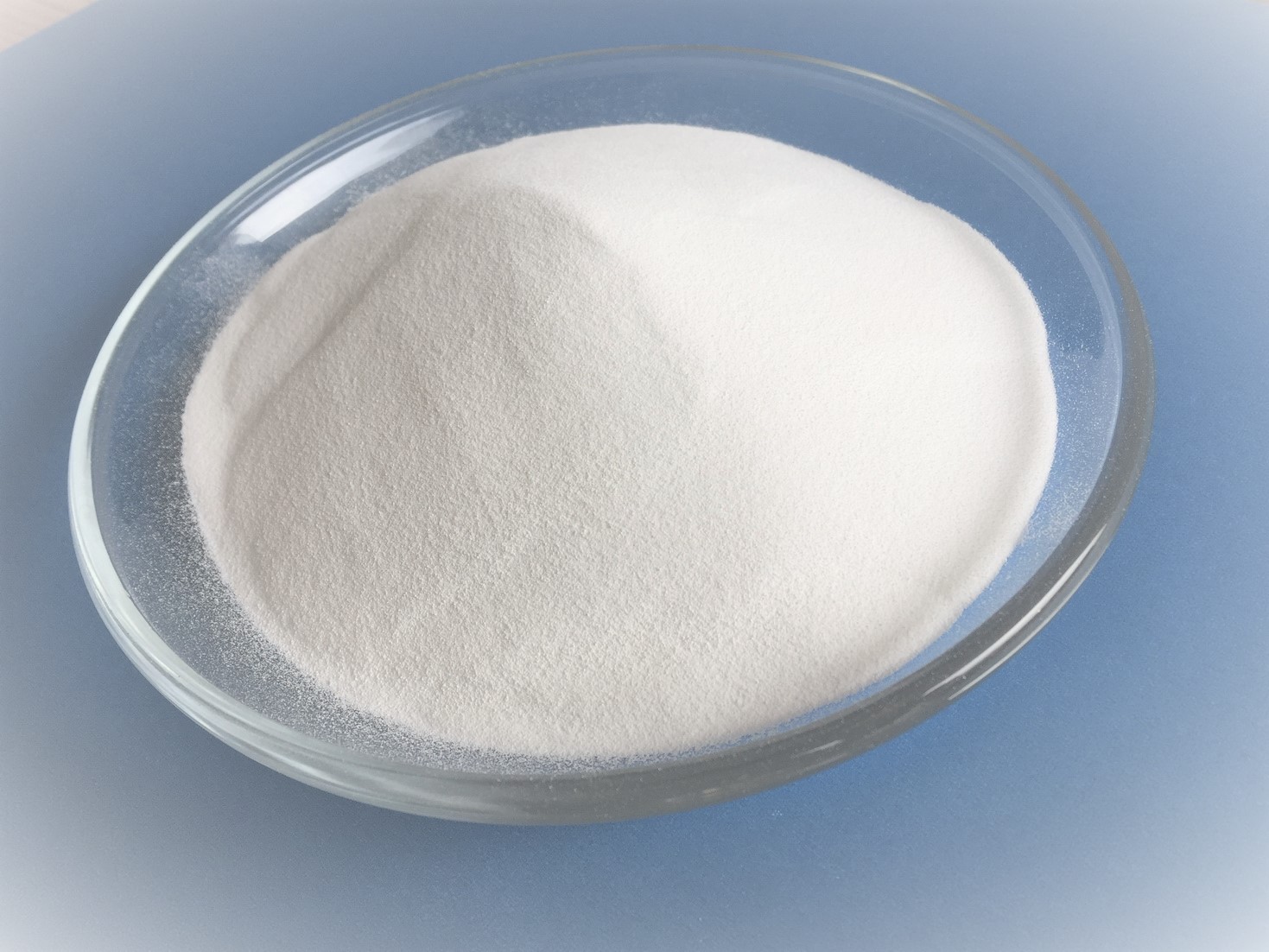

該產(chǎn)品是三氧化二銻的替代品，是一款性能優(yōu)異的阻燃協(xié)效劑，該阻燃劑完全不同于市面上的硼酸鋅、水滑石等類型協(xié)效劑。該產(chǎn)品目前主要是用于替代三氧化二銻阻燃劑，可顯著降低客戶產(chǎn)品生產(chǎn)成本。目前主要應用于ABS，HIPS，PP，PE, PET, PBT，PA, PVC等阻燃改性中，效果明顯。
一、產(chǎn)品特點
1. 熱穩(wěn)定性好，不易變色，能改善材料的著色力。
2. 可100%代替銻白。
3. 產(chǎn)品的高白度，在生產(chǎn)白色產(chǎn)品時，還可減少鈦白粉的用量，降低生產(chǎn)成本。
4. 該產(chǎn)品白度高，且耐高溫（TGA 1%失重溫度大于600℃），特適用于ABS, HIPS, PP, PE, PET, PBT, PA, PVC等材料。
5. 該產(chǎn)品替代三氧化二銻后，制備的產(chǎn)品與用三氧化二銻的改性產(chǎn)品相比較，拉伸強度、彎曲強度等相同。同時該產(chǎn)品在阻燃材料中還起到一定的阻燃抑煙抗滴落效果，是一種理想的阻燃協(xié)效劑。
二、技術(shù)指標
|
指標名稱 |
指 標 |
|
物體粒徑 |
10-20μm |
|
粉末白度 |
≥95 |
|
1%熱失重 |
≥600℃ |
|
Cd |
ND |
|
水含量% |
≤0.3 |
|
游離水含量 |
≤0.5% |
三、典型配方
1．阻燃聚丙烯三氧化二銻替代
|
序號 |
物 料 |
配比(%) |
配比(%) |
|
1 |
PP-T30S |
555 |
555 |
|
2 |
十溴二苯乙烷 |
180 |
180 |
|
3 |
三氧化二銻 |
60 |
-- |
|
4 |
三氧化二銻替代品 |
-- |
60 |
|
5 |
滑石粉1250目 |
200 |
200 |
|
6 |
抗氧劑1010 |
1 |
1 |
|
7 |
抗氧劑168 |
2 |
2 |
|
8 |
潤滑劑硬脂酸鈣 |
2 |
2 |
|
燃燒性能測試 |
|||
|
厚度 |
3.00mm |
V-0 |
V-0 |
|
1.50mm |
V-0 |
V-0 |
|
2．阻燃ABS三氧化二銻替代
|
序號 |
物 料 |
配比(%) |
配比(%) |
|
1 |
ABS 3513 |
750 |
750 |
|
2 |
CPE增韌劑 |
60 |
60 |
|
3 |
四溴雙酚 |
110 |
110 |
|
4 |
溴代三嗪 |
40 |
40 |
|
5 |
三氧化二銻 |
30 |
-- |
|
6 |
三氧化二銻替代品 |
-- |
30 |
|
7 |
抗滴落助劑 |
2 |
2 |
|
8 |
抗氧劑1010 |
1 |
1 |
|
9 |
抗氧劑168 |
2 |
2 |
|
10 |
潤滑劑EBS |
3 |
3 |
|
燃燒性能測試 |
|||
|
厚度 |
3.00mm |
V-0 |
V-0 |
|
1.50mm |
V-0 |
V-0 |
|
四、推薦用量
在ABS、PBT、PET、PA、PS、PP、PE、PVC等的鹵系阻燃體系中，可完全取代三氧化二銻。
五、包裝與儲存
25公斤/包，紙塑或PP編織袋。置于陰涼干燥處，避免受熱、受潮。
