C001產(chǎn)品是新一代低析出環(huán)保聚丙烯阻燃劑，可廣泛用于高乙烯含量(≥8%)共聚
PP
阻燃材料。產(chǎn)品添加量少（2.0-4.0%）、不需要再添加三氧化二銻、不析出、耐遷移。也可使用添加滑石粉、硫酸鋇等填充阻燃V-2改性。
一．主要特點
1．與傳統(tǒng)的八溴醚、八溴S醚相比，不需要添加三氧化二銻，含溴量低。在高乙烯含量共聚PP添加量2.0-4.0%，阻燃等級就可以達(dá)到UL94 V-2級；
2．可以填充10-20%的滑石粉、硫酸鋇等無機填料;
3. 用該產(chǎn)品制備的阻燃PP在70-80℃烘烤300小時表面阻燃劑無析出、耐遷移，耐光熱穩(wěn)定性好；
4．滿足IEC60695-2-13 GWIT775℃(3.0mm)要求以及IEC60695-2-12 GWFI 960℃(3.0mm)要求；
5. 用該產(chǎn)品制備的阻燃PP符合SGS和REACH要求；
6. 可解決目前市場的低添加量阻燃劑無法同時適用于均聚、共聚PP以及填充PP體系的現(xiàn)狀；
7. 可滿足高溫?zé)崂匣螅?30℃、1000小時伸長率未明顯下降，沖擊保持變化小。
二．質(zhì)量指標(biāo)

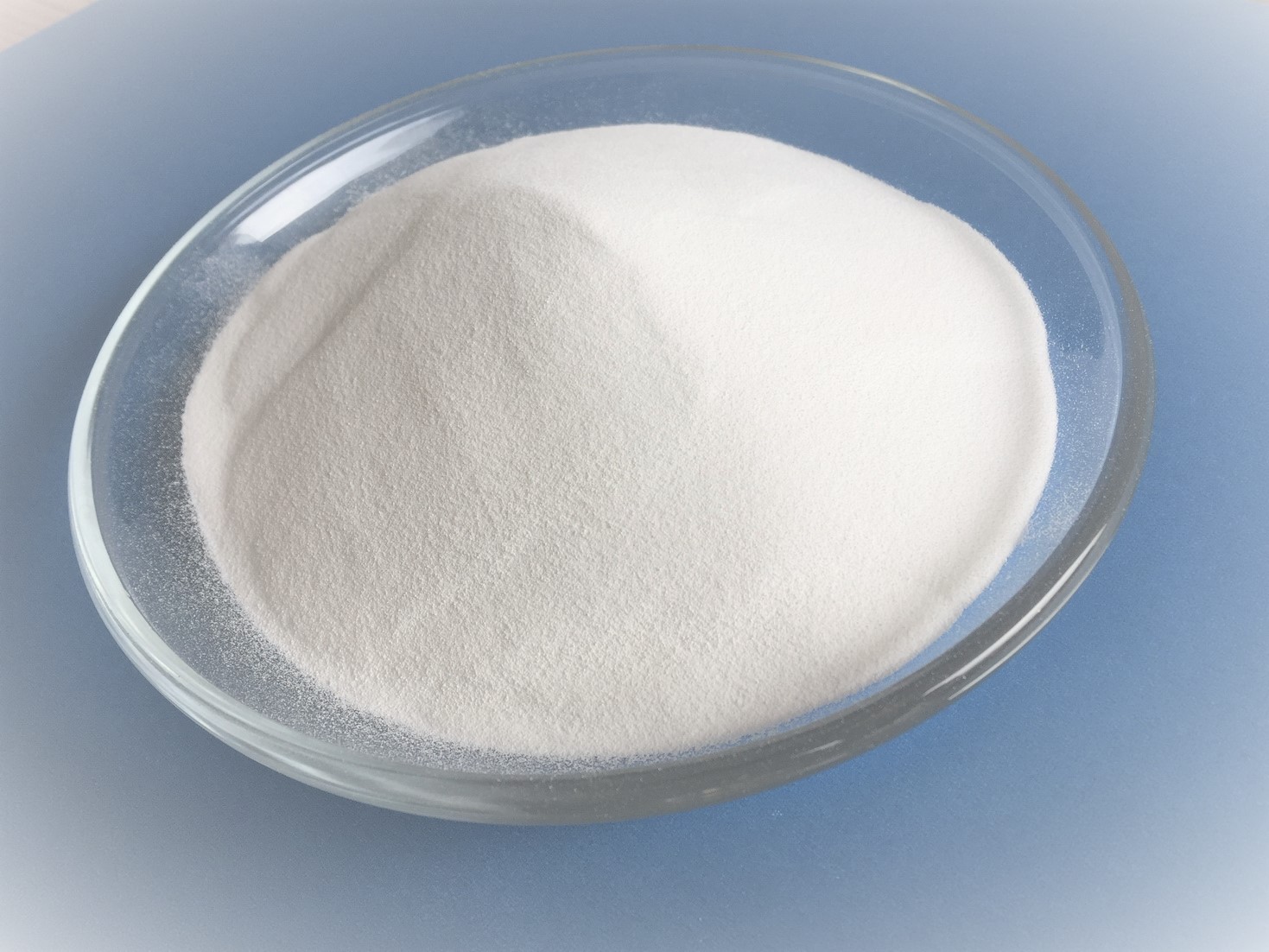

1. 外觀：白色超細(xì)粉末
2. 干燥失重≦0.5%
3. 分解溫度TGA（2%）：260℃
三．毒性
1. LD50(小白鼠口服)>5300mg/kg(屬無毒)
2. 潛在致癌性：無
3. 皮膚刺激性：無
四．主要應(yīng)用
不含填料阻燃聚丙烯體系
項目
測試標(biāo)準(zhǔn)
單位
1
2
高乙烯含量(≥8%)
管材級共聚PP
2.0-3.5％阻燃劑
2.0-4.0％阻燃劑
密度
ISO 1183
g/cm3
0.91
0.91
熔融指數(shù)
ISO 1133
g/10min
5
1-2
拉伸強度
ISO 527
Mpa
24
26
斷裂伸長率
ISO 527
%
>100
>100
彎曲模量
ISO 178
Mpa
1050
1150
彎曲強度
ISO 178
Mpa
28
31
缺口沖擊強度
ISO 180
KJ/m2
11.0
15.0
阻燃等級
UL94
3.20mm
V-2
V-2
阻燃等級
1.60mm
V-2
V-2
灼熱絲(GWIT)
IEC 60695-2-13
℃(2.0mm)
775
775
灼熱絲(GWFT)
IEC 60695-2-12
℃(2.0mm)
960
960
五．加工注意事項
1．避免加入碳酸鈣填料，對阻燃性能不利；
2. 設(shè)備須保證溫控準(zhǔn)確，避免設(shè)備因溫控不準(zhǔn)出現(xiàn)局部過熱導(dǎo)致阻燃劑提前發(fā)揮作用而降低材料物性現(xiàn)象，建議加工溫度設(shè)置
范圍為：170-170-170-170-180-180-180-180℃；
3．為確?；旌暇鶆颍詈迷谂浞街刑砑由倭烤郾┓垠w，保證換料均勻，達(dá)到更好的分散效果；
4．螺桿組合使用弱剪切型，以免材料剪切過強導(dǎo)致材料降解。
六．包裝與儲存
25公斤/包，紙塑或PP編織袋。 置于陰涼干燥處，避免受熱、受潮。
備注：高乙烯含量(≥8%)PP共聚PP例如：PP SP179、PP K9010及PP AW191等。
